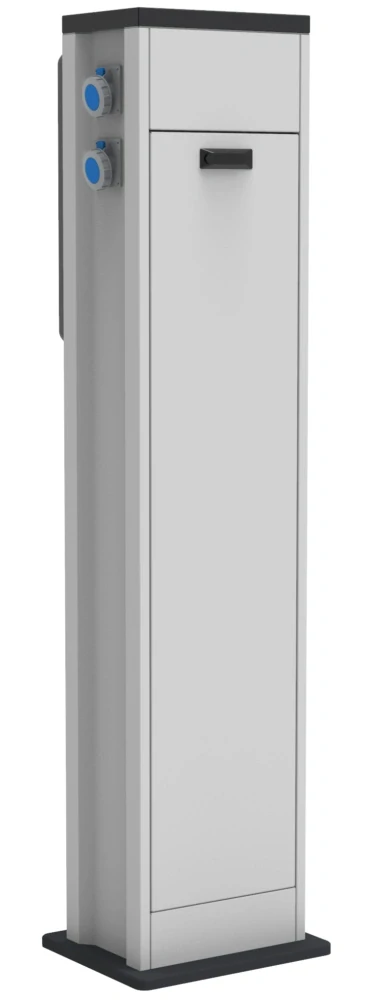

SVE 01.E4.M4

Elektrický MASTER sloupek se využívá jako samostatnou jednotka s možností platby nebo autorizace (při zakoupení HW určený na zpoplatnění či autorizaci) a nebo lze sloupek napojit do centrálního systému stellplatz na centrální pokladnu.

Pro ovládání sloupku je využíván 4 řádkový displej, který informuje klienta o službách a službách, které klient využívá. Pro výběr zásuvky jsou využívány LED tlačítka určené pro volbu odpovídající zásuvky a dále je uživatel těmimo LED tlačítky informován, které zásuvky na master sloupku jsou volné a které jsou obsazené. Po volbě a zaplacení, případně autorizaci je odblokován výstup do zásuvky na nastavený počet kWh. Provozovatel nastavuje cenu za 1 kWh. Uživatel může kdykoliv množství energie navyšovat. Zakázkově lze provozovatelem nastavovat cenu za časovou jednotku.

Součástí elektro master sloupku je ovládání a jištění jednotlivých zásuvek. Sloupek má 4 zásuvky CEE 230 V s max. zatížeím 16 A. Každá zásuvka má vlastní řízení, pulzní elektroměr a proudochránič 16 A (možnost dodat proudochrániče 6 A nebo 10 A - nutné specifikovat v objednávce).

Elektro sloupek je výroben v modulárním provedení s možností dodatečného rozšíření funkcionality z pohledu HW i SW!

Provozovatel má možnost nastavení placeného nebo neplaceného provozu, případně provozu na základě autorizace. Součástí systému je servisní menu určené pro provozovatele (správa služeb a dohledové centrum). Sloupek lze napojit i na vzdálenou správu (cloud) určenou pro vzdálený dohled a správu.

V rámci naší softwarové platformy lze nabídnout napojení na externí služby a software a nebo zakázkově napojit systém a software již používaný provozovatelem (placená služba - cena se stanovuje na základě obhlídky softwarového řešení).

Klademe důraz na intuitivní ovládání, funkcionalitu, různé možnost nastavení, ekonomiku a udržitelnost projektu!

Dále klademe důraz na designové provedení - nabízíme možnost vlastního brandingu (grafiky a barevného provedení) a zpracování, které je určené pro veřejný prostor s kladeným důrazem na antivandalové provedení a odolnost proti povětrnostním vlivům.

Naše společnost v rámci vývoje a inovací dodává do sloupků vlastní řídící elektroniky s vlastním SW pro řízení a ovládání!

Volitelné příslušenství

•    platební terminál Ingenico Self 2000 / 5000 (certifikace pro české banky)

•    QR čtečka

•    LED osvětlení sloupku

Technické parametry

materiál:                         nerez AISI 304

povrch:                           povrch lakovaný práškovou barvou (tělo: RAL 7035, doplňky: RAL 7016)

                                         na zakázku lze vyrobit tělo s povrchovou úpravou - kartáčovaná nerez

vstupní napětí:            3 x 400 V, 50 Hz, TN-S

vstupní kabel:              kabel 5 x 10 (jištění 40 A - v rozvaděči) do délky 50 m

výstupní napětí:           230 V

výstupní proud:            16 A

Specifikace dodávky

Dodávka obsahuje: tělo sloupku, řídící elektronika, displej, LED tlačítka, rozvod elektro vč. jištění, zásuvky, kotevní a spojovací materiál

Stavební připravenost

1.    Připraven betonový základ pro upevnění sloupku dle schématu

2.    Připraven přívodní elektro a zemnící kabel dle schématu

3.    Připraven datový kabel pro zajištění datové komunikace mezi sloupkem a routerem dle schématu

4.    Připraven datový kabel pro zajištění datové komunikace mezi jednotlivými prvky na STPL a elektro sloupkem (v případě že elektro sloupek slouží jako centrální jednotka) dle schématu
