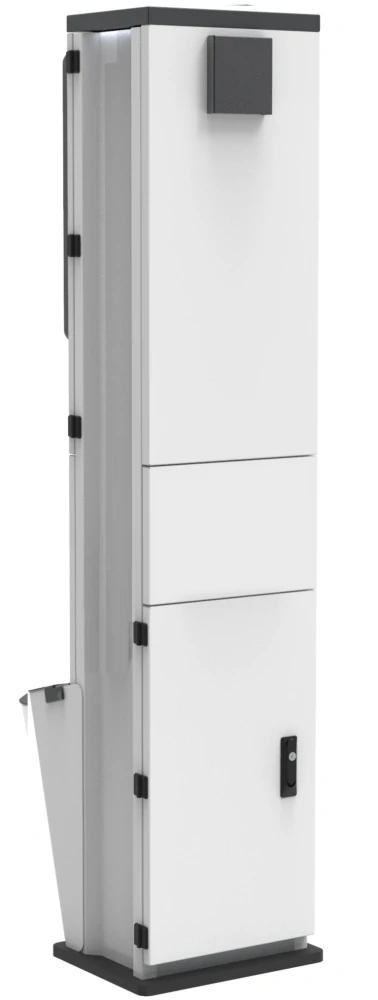

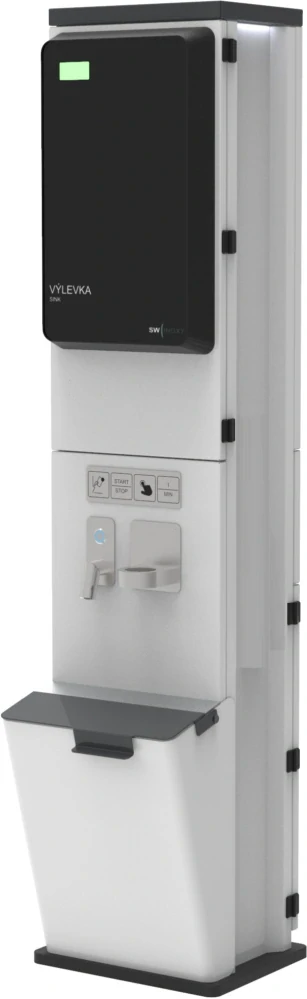

SV0 03.D1

Odpadní sloupek se využívá jako samostatná jednotka s možností platby nebo autorizace (při zakoupení HW určený na zpoplatnění či autorizaci) a nebo lze sloupek napojit do centrálního systému stellplatz na centrální pokladnu.

Pro ovládání sloupku je využíván 4 řádkový displej, který informuje klienta o dostupných službách a službách, které klient využívá. Pro výběr služby (likvidace chem. WC) je využíváno LED tlačítko určené pro volbu služby a dále je uživatel tímto LED tlačítkem informován o stavu služby (aktivní či nekativní).

Po volbě služby ,,likvidace chem. WC,, a zaplacení, případně autorizace je aktivován čas pro oplach odpadního hrdla a možnost využití baterie určené na výplach kazety čistou vodou.

Oplach vnitřní části odpadního hrdla je spuštěn při otevření dvířek odpadu, v případě zavření dvířek je oplach zastaven. V případě, že klient dvířka otevře a následně nezavře, je nastaveno automatické zastavení oplachu po nastavené době provozovatelem.

Spuštění čisté vody do baterie probíhá po aktivaci LED tlačítka s funkcí START / STOP. V případě, že klient vodu spustí a nezastaví, dojde k automatickému zastavení toku vody po uplynutí nastavené doby provozovatelem.

Provozovatel nastavuje cenu za časový cyklus (likvidace chem. WC). Uživatel může kdykoliv množství služeb navyšovat.

V případě požadavku na baterii s pitnou vodu lze odpadní sloupek napojit na oddálený sloupek SLAVE. Vodovodní baterie je umístěna na oddáleném jeklovém sloupku s bezpečnostní konzolí, která snižuje riziko kontaminace baterie např. WC kazetou. Baterie je zakončena integrovanou rychlospojkou GARDENA. Ovládání je zajištěno LED tlačítkem.

Odpadní sloupek je výroben v modulárním provedení s možností dodatečného rozšíření funkcionality z pohledu HW i SW!

Provozovatel má možnost nastavení placeného nebo neplaceného provozu, případně provozu na základě autorizace. Součástí systému je servisní menu určené pro provozovatele (správa služeb a dohledové centrum). Sloupek lze napojit i na vzdálenou správu (cloud) určenou pro vzdálený dohled a správu.

V rámci naší softwarové platformy lze nabídnout napojení na externí služby a software a nebo zakázkově napojit systém a software již používaný provozovatelem (placená služba - cena se stanovuje na základě obhlídky softwarového řešení).

Klademe důraz na intuitivní ovládání, funkcionalitu, různé možnost nastavení, ekonomiku a udržitelnost projektu!

Dále klademe důraz na designové provedení - nabízíme možnost vlastního brandingu (grafiky a barevného provedení) a zpracování, které je určené pro veřejný prostor s kladeným důrazem na antivandalové provedení a odolnost proti povětrnostním vlivům. Sloupek dále splňuje hygienický standard.

Naše společnost v rámci vývoje a inovací dodává do sloupků vlastní řídící elektroniky s vlastním SW pro řízení a ovládání!

Volitelné příslušenství

•    mincovník pro příjem mincí (CZK / EUR)

•    platební terminál Ingenico Self 2000 / 5000 (certifikace pro české banky)

•    QR čtečka

•    LED osvětlení sloupku

•    celoroční provoz - otopný systém vč. izolace

•    celoroční provoz - systém vypouštění vody (šachta) vč. izolace

•    oddálený vodovodní sloupek na pitnou vodu SLAVE

Technické parametry

materiál:                         nerez AISI 304

povrch:                           povrch lakovaný práškovou barvou (tělo: RAL 7035, doplňky: RAL 7016)

                                         na zakázku lze vyrobit tělo s povrchovou úpravou - kartáčovaná nerez

vstupní napětí:            230 V

vstupní kabel:              kabel 3 x 2,5 (jištění 16 A - v rozvaděči) do délky 50 m

připojení vody:            G 1/2

připojení odpadu:       DN 100 (sloupek nemá zápach. uzávěru - nutné vytvořit mimo sloupek)

Specifikace dodávky

Dodávka obsahuje: tělo sloupku, řídící elektronika, displej, LED tlačítka, rozvod elektro vně sloupku vč. jištění, rozvod vody vně sloupku vč. el. ventilů, flexi odpad (plastový), baterie na výplach, držák víčka WC kazety, piktogramy, kotevní a spojovací materiál

Stavební připravenost

1.    Připraven betonový základ pro upevnění sloupku dle schématu

2.    Připraven přívodní elektro a zemnící kabel dle schématu

3.    Připraven datový kabel pro zajištění datové komunikace mezi sloupkem a routerem dle schématu

4.    Přípraven přívod vody dle schématu

5.    Připraven odpad dle schématu

6.    Připraven komunikační kabel mezi sloupkem SVV a sloupkem SLAVE dle schématu (pokud je vyžadováno)
